Steinplan
An Fundstellen mit Überresten von Steinarchitektur werden die erhaltenen Mauerzüge in orthografischer Aufsicht erfasst und bilden so die Interpretationsgrundlage für die architektonischen Strukturen.
Tools
Dargestellte Informationen
Zeigt die ausgegrabene Stein- und allenfalls Ziegelarchitektur. Die steingerechte Zeichnung erlaubt Rückschlüsse auf die Zusammensetzung des Mauerwerks. Die Mauerzüge geben Hinweise auf Gebäudeeinheiten und Raumaufteilung. Fussböden aus Steinplatten werden ebenso gezeigt.
Vor- und Nachteile
Publikum
Interpretation
Aufwand
Voraussetzung
Abbildung

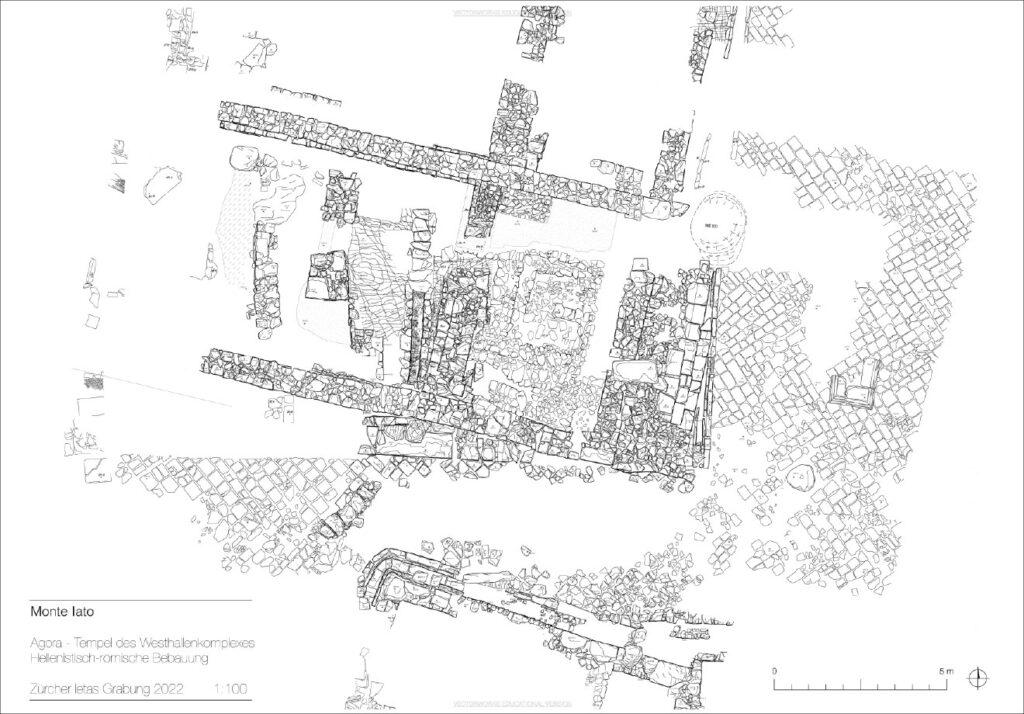

Steinplan von den Ausgrabungen des Monte Iato. © IETAS-Grabung der Universität Zürich.
Konstruktivität
Bereits bei der Zeichnung im Feld wird selektioniert und nur Strukturen im architektonischen Kontext beziehungsweise allenfalls einem klar erkennbaren Versturz werden festgehalten. Die Zusammenführung von Zeichnungen aus verschiedenen Grabungskampagnen unterstützt dabei die Interpretation des Gesamtbefundes, stellt aber mitunter einen nie real vorhandenen Zustand dar.
Anschaulichkeit
Der Steinplan dient in erster Linie einem Fachpublikum: er stellt die wenig interpretierte Befundsituation dar und vereint in seiner Grundform die Mauerstrukturen aus verschiedenen Phasen. Da grundsätzlich die Mauerzüge in ihrer obersten Lage gezeigt werden ist nicht eindeutig erkennbar, auf welcher Höhe sich die Mauer erhalten hat.
Ästhetik und Stil
Die lineare Zeichnung erlaubt es, die einzelnen Steine eindeutig zu erkennen. Mauerfluchten werden betont, Detaillinien zurückhaltend dargestellt. Für gewisse Informationen wie Erdkanten oder Gussfussböden werden abstrahierte Elemente wie gestrichelte Linien oder flächige Muster verwendet. Höhenangaben erlauben eine Vorstellung zur dritten Dimension.
